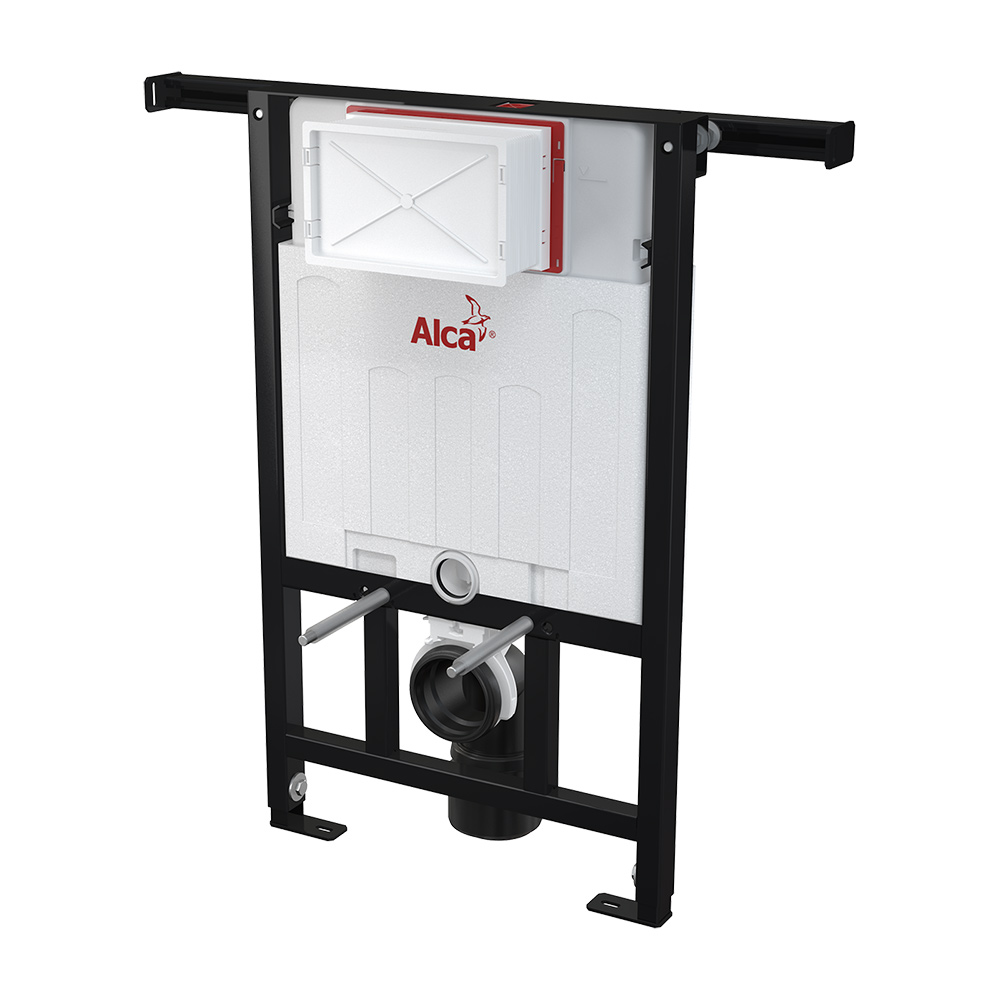

Система инсталляции AlcaPlast AM102/850 Jádromodul

Система инсталляции AlcaPlast AM102/850 Jádromodul.

Jádromodul - Скрытая система инсталляции для сухой установки – при реконструкции ванных комнат в панельных домах (высота монтажа 0,85 м). ПОдходит для установки пневматического или сенсорного смыва, совместима со всеми кнопками AlcaPlast.

Область применения

• Для установки в деревянных сборных домах
• Для установки между двумя стенами
• Для установки подвесного унитаза с интервалом крепления 180 мм или 230 мм
• Для реконструкции санитарных узлов
• Для пола с толщиной стяжки 0–200 мм
• Для подвесных унитазов

Свойства

• Двойной смыв, независимо регулируемый, с гигиеническим резервом

• Совместима со всеми кнопками управления Alcaplast
• Конструкция полистирольной изоляции предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции
• Крышка сервисного отверстия упрощает процесс монтажа и защищает от влаги и грязи
• Материал несущей конструкции: металл, обработанный порошковой краской
• Монтажная глубина рукава регулируется в диапазоне 20–95 мм
• Подходит для установки пневматического или сенсорного смыва
• Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100% герметичность
• Установленная система закрывается гипсокартонным листом и не нуждается в дополнительных крепежных элементах
• Регулируемые выдвижные ножки в диапазоне 0–200 мм с тормозной системой
• Подвижной держатель для стокового колена, устанавливаемый в восьми положениях на расстоянии 0–93 мм
• Возможность установки кронштейна с переходом DG 1/2" для подключения сиденья-биде или бидетты
• Подвод воды сзади/сверху посередине
• Угловой вентиль с возможностью подключения к системе трубопроводов Mepla
• Возможность сервиса без использования инструментов
• Монтажная глубина 125 мм
• В данном случае нагрузка переносится на боковые стены с помощью специальной траверсы, которая регулируется по ширине в пределах 830–1200 мм

Технические параметры

• Рекомендуемый диапазон давления воды 0,3-0,5 MPa
• Рабочий диапазон давления воды 0,05-0,8 MPa
• Гигиенический резерв 3 l
• Малый смыв 2,5-3,5 l
• Объем воды в бачке 9 l
• Подвод воды к задней стенке бачка или сверху бачка осуществляется с помощью монтажных отверстий G1/2 "
• Стандартные настройки малого смыва 3 l
• Стандартные настройки большого смыва 6 l
• Большой смыв 6-9 l
• Несущая способность 400 kg
